微差压变送器

产品特点

■ 采用进口微压芯体，压力反应灵敏

■ LCD数字显示屏显示清晰

■ 数字型压力采集及温度补偿

■ 稳定性强 使用寿命

概述

SERE-MDP501系列微差压表是广泛用于空气或中性气体的检测。 该产品采用进口微压芯体，数字型压力采集及温度补偿方式，具有压力反应灵敏，长期输出稳定，温度性能优越等 特性。可做成OEM、过载能力强、多种压力量程和信号输出、方便安装、ROHS认证、CE认证、抗强电磁干忧、宽范 围测量等特点。广泛应用于暖通空调、能源管理系统、VAV及风扇控制、清洁室压力、烟雾罩控制、烘箱增压、炉 通风控制等领域。

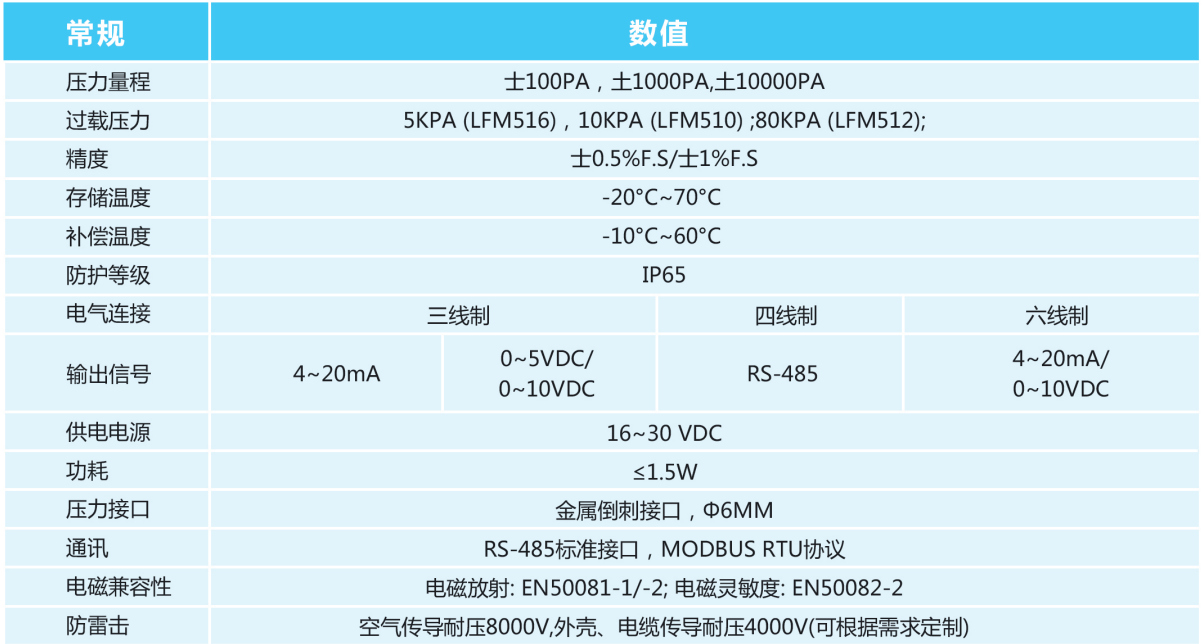

技术参数

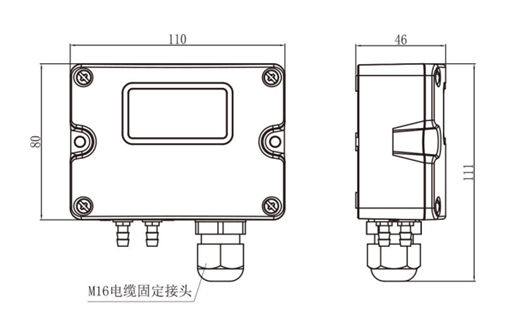

外型尺寸

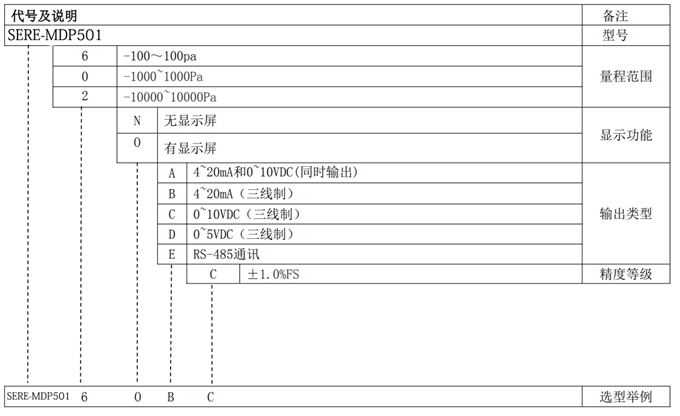

选型说明

机械参数

外壳材质：工业塑料，阻燃等级UL94-V0，防护等级：IP65，显示屏：背光液晶显示，50×25 mm 数字高度：测量值14mm，单位5mm，压力接口：金属倒刺接口，Ø 6.2 mm，电缆接头：电缆最大直径Ø8mm重 量：200g

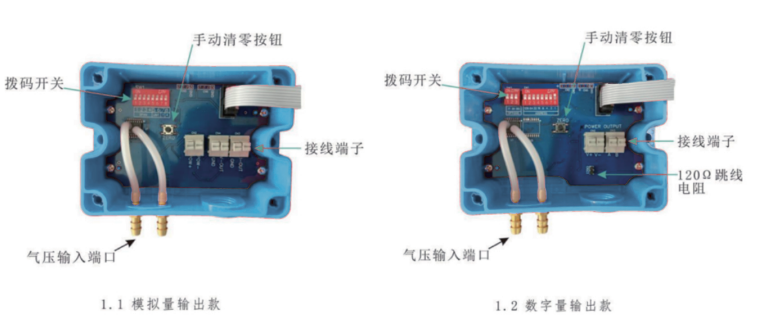

内部功能介绍

手动清零

打开面板长按手动清零按钮可进行清零。当屏幕显示[SUCC]时表示清零成功；显示[Error]时表示清零失败。 （请保持与安装方式平行的状态下手动清零；请在正负进气口相通的状态下手动清零。）

拨码开关

 4.1 模拟量输出款

 4.1.1 模拟量输出款：拨码示意图

4.1.2 模拟量输出款：模拟量对应压力范围（SPAN）拨码开关对照表
