风道型/管道型温度传感器

1、外壳设计轻巧美观

2、多种安装方式和输出方式可选

3、采用高精度传感器，具有良好的长期稳定性和抗干扰能力

4、电源和输出具有过压及反接保护功能，拥有较高的防护等级可达IP65

此系列传感器是专为暖通空调领域温度测量而设计的一款低成本温度传感器，适用于商业楼宇和常规建筑的BA系统。它有管道安装和插入式安装两种安装方式。管道安装是使用自带法兰或壳体上的安装孔固定在风道上；插入式的安装方式是通过安装套管固定在液体管道上，可用于测量液体的温度。

变送器的输出信号为标准4-20mA和0-10V，也可以选择无源的电阻输出方式，或者带RS485 MODBUS RTU数字信号输出方式。无源电阻信号输出具备多种不同的温敏元件，如PT1000,NTC10K或Ni1000等，用于被动温度输出。

拥有较高的IP65防护等级，创新的安装理念使传感器的安装更为快捷和简便。

典型应用范围

1、控制和限定供水温度

2、限定加水温度控制

3、生活热水温度

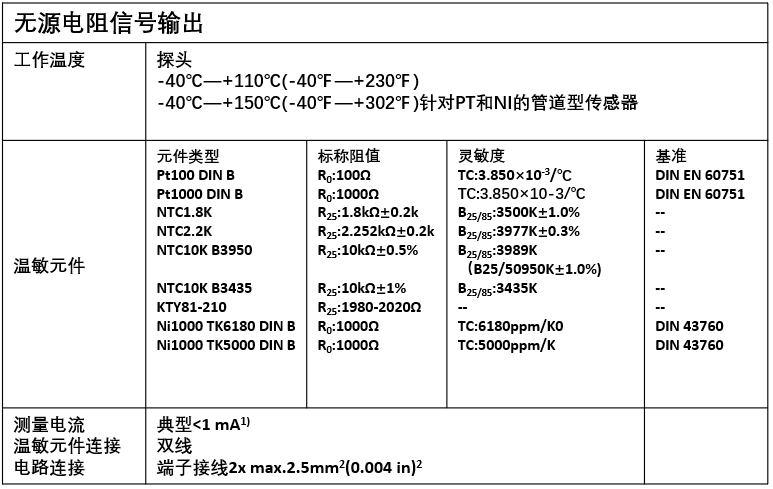

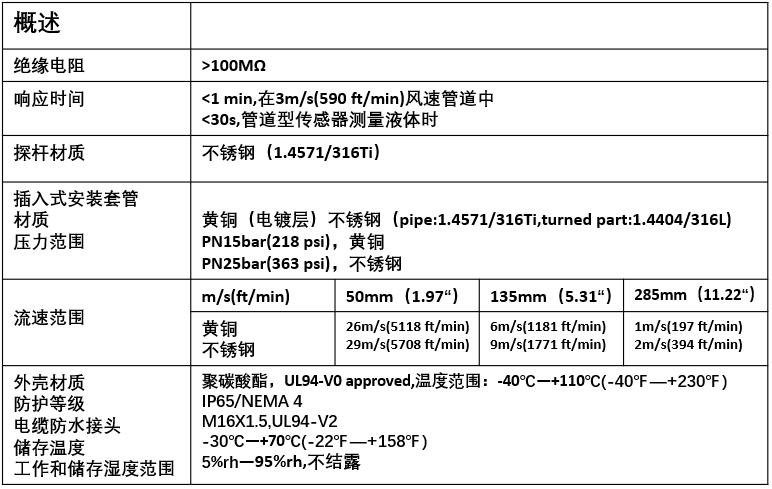

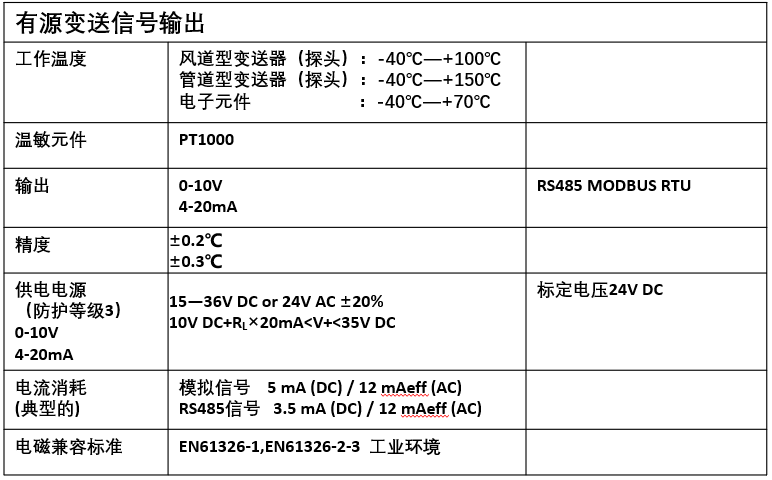

技术参数

工程注意事项

电缆敷设和电缆选择：

如果额定压力超过PN10，需要使用不锈钢(V4A)保护套管。如果需要，温度量程根据传 感器选择。

需要一个单独回路的安全弱电变压器为给传感器供电，在选择变压器并对其保护时，应 遵守当地的安全标准。

选择变压器的大小，要考虑到传感器的耗电量。请参考传感器技术资料，进行传感器正 确接线。

电缆长度要在允许的范围内。

当电缆敷设时，必须注意到电缆并排铺设长度越长、间距越小，则电磁干扰越大 。

在有EMC问题的环境中，必须使用屏蔽防护电缆。

对于采用变压器次级供电线路和信号线的电缆必须采用双绞线。

安装注意事项

传感器的安装位置根据用途决定：

• 用于供水温度控制（加热流体）

- 泵连接流体，传感器直接放置在泵后

- 泵连接回流，传感器放置在混合阀后1.5m－2m

• 用于回水温度限制

传感器应安装在弯头处，使其浸液杆或保护包能够正对流体方向，在测温处的流体必须 充分混合。如果泵连接回水，测温处必须在泵下游，离混合点至少1.5m

传感器应安装在避免使信号线从顶部进入的地方。

对于所有类型的传感器，浸液长度至少60mm 。

传感器不能被结缘材料覆盖。

安装传感器时，螺纹短接或者T型接头（G ½）应焊接在管道上。

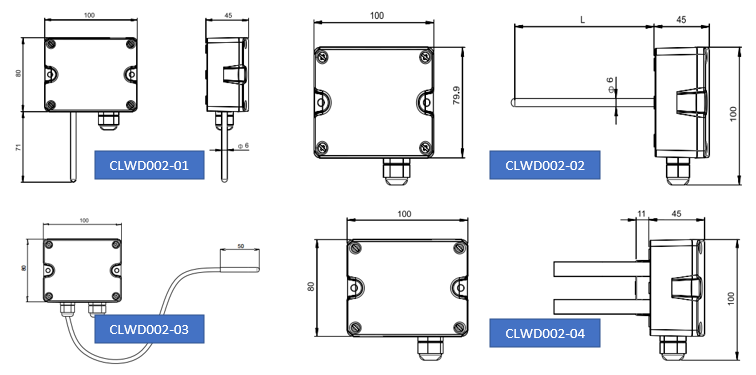

外形尺寸
