液面圧力センサー

保護カバー付き、フィールドディスプレイモジュールと組み合わせる使用ができる。

·高い干渉能力を持ち、中国EMCレベル3規格に準拠している。

·本製品は、回路基板やセンサーなどの重要な部品から構成されている。

産業現場でのプロセスコントロール圧力の測定に適用している。

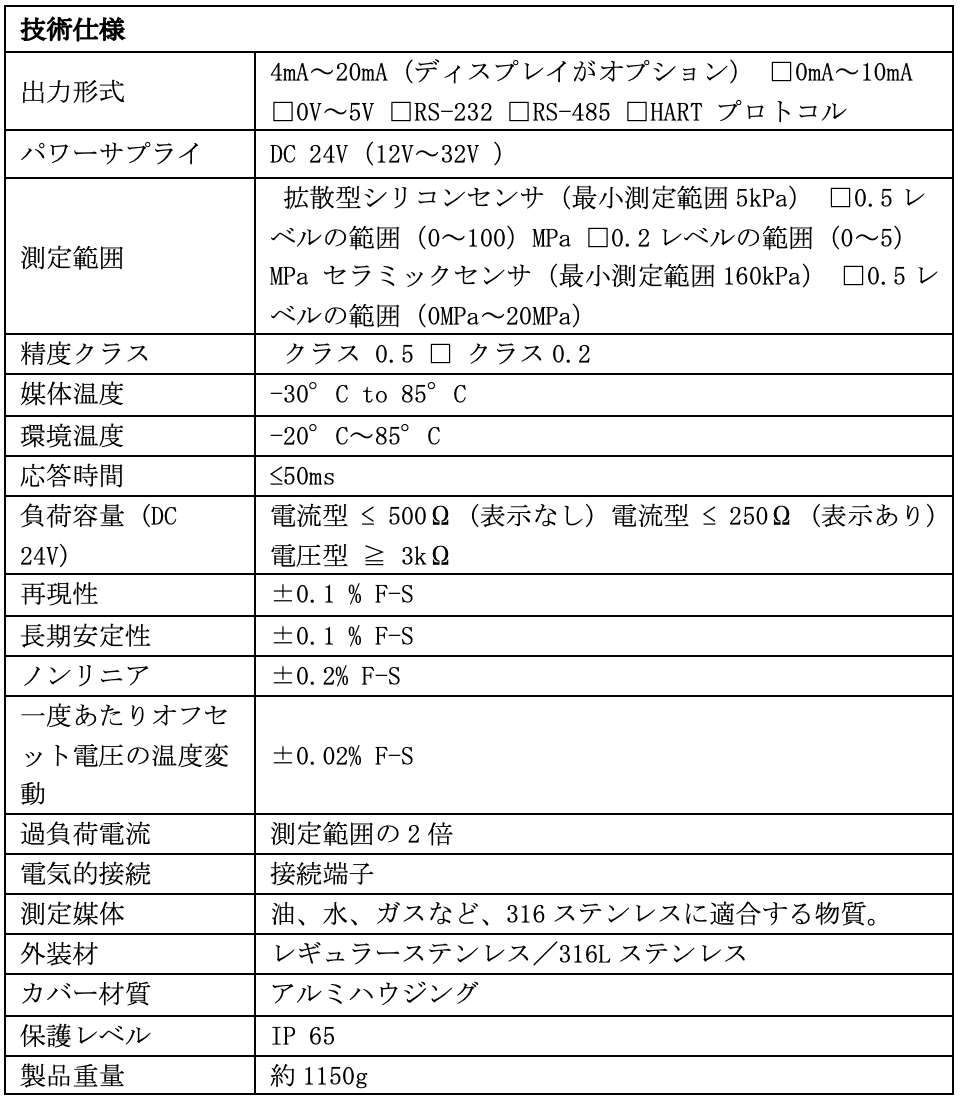

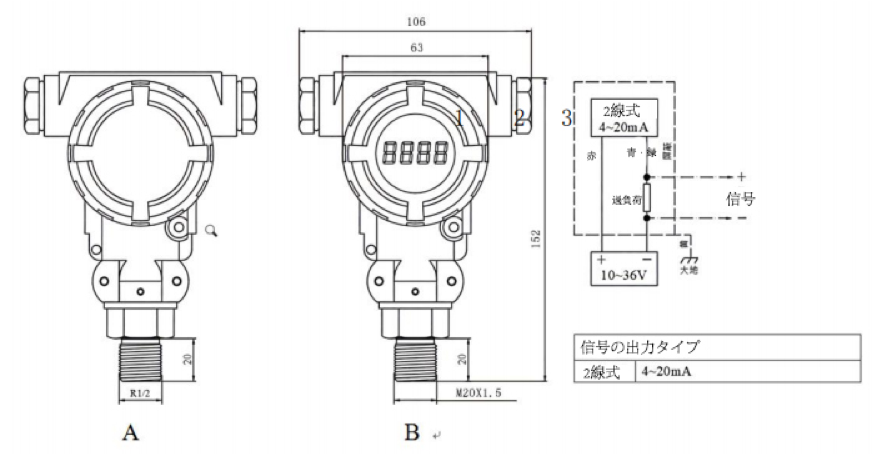

外形寸法

取り付け

1. 変換器が地面に垂直に設置することを確認しながら、変換器の上部が直接回転しないようにレンチで変換器下部の六角ナットから締め付けるようをご注意ください。2. 変化速度が速い圧力を測定する場合は、変換器と被測定媒体の接続口に圧力バッファを設置し、高圧の瞬間的なパルスが送信機の測定素子に直接影響を与えて、変換器を故障させるのを防ぐ。

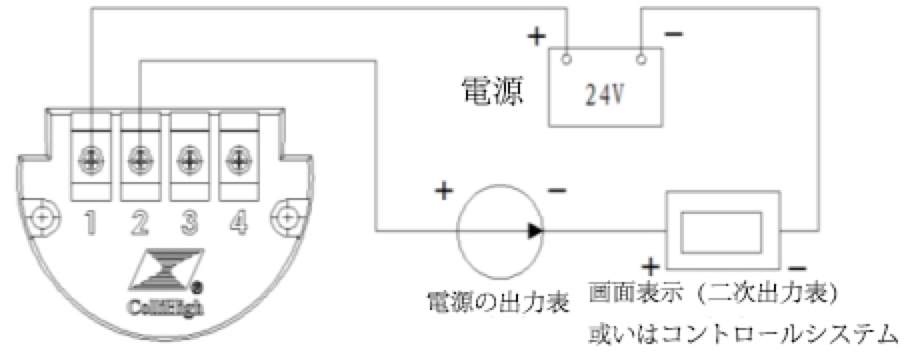

2線式電流出力の配線図 (SERE-VP305**)

  1:電源プラス 2:電流出力 3:エンプティ 4:シールドグランド

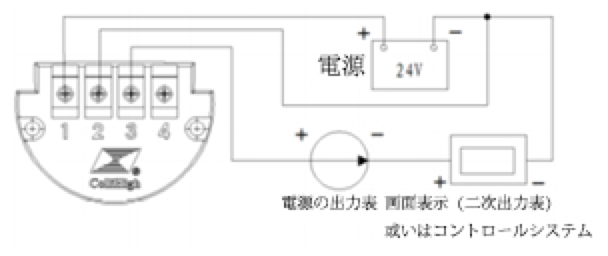

3線式電流出力配線図 (SERE-VP305 ***)

1:電源プラス 2:電源マイナス 3:電流出力 4:エンプティ

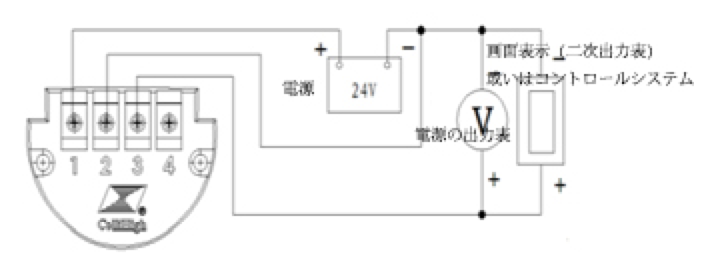

3線式電圧出力の配線図 (SERE-VP305 ***)

1:電源プラス 2:電源マイナス 3:電圧出力 4:エンプティ

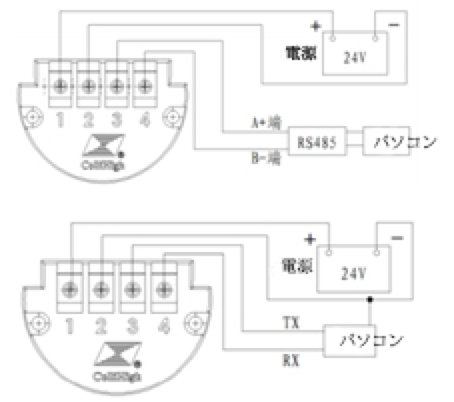

ネットワーク出力配線図 (SERE-VP305 ***)

1:電源プラス 2:電源マイナス 3:RS485 A+端子(TX) 4:RS485 B-端子(RX)

なお、変換器を設置する際には、変換器の保護レベル以上のケーブルを使用し、保護レベルIP65を確保するために、直径6mm～8mmのケーブルを使用する必要がある。 ケーブルは配線図に従って正しく接続してください。シールドケーブルを使用する場合は、シールドケーブルをハウジングのアース端子に接続して、確実に接続する必要がある。筐体表面のアース端子もアースに接続してください。

安全上の注意

設置の際には、変換器をしっかり締めることを確保してから、圧測定することをご注意ください。また、解体の際には、媒体の飛び出しによる事故を防ぐため、電源を切り測定媒体のバルブをオフし常圧にしてから解体してください。 本製品は防爆構造ではないため、防爆エリアで使用した場合、重大な人身事故や物損事故を引き起こす可能性がある。

注意事項

1.製品がお手元に届いたら、梱包材の破損、変換器の型式やクラス番号が注文した製品と一致しているかどうかをご確認ください。2.電源出力の電圧の確認:電源のプラス、マイナスと製品のプラス線とマイナス線の配線に対応すること;圧力源の最高圧力は当該制品の計量范囲内にあること;3.検定証明書と合格証明書を保管し、メンテナンス時に製品とともに戻ってください。
