ダクト型／ダクト型温度センサ

ダクト型/ダクト型温度センサ

軽量で美しい筐体デザイン

多彩な取り付け方法と出力オプションを用意

長期安定性と抗干渉性に優れた高精度センサー

電源および出力には、過電圧および逆接続保護、IP65までの高保護クラス

このシリーズは、冷暖房空調分野での温度測定用に設計された低コストの温度センサーで、商業ビルや従来の建物のBAシステムに適している。ダクト設置とプラグイン設置の両方に対応している。ダクトマウントは、内蔵されたフランジやハウジングの取り付け穴を使ってエアダクトに固定し、プラグインマウントは、取り付けスリーブを使って液体ダクトに固定し、液体の温度を測定することができる。

トランスミッターは、標準的な4-20mAおよび0-10Vの出力信号に加え、パッシブな抵抗出力、またはRS485 MODBUS RTUデジタル出力を備えている。パッシブな抵抗信号出力には、PT1000、NTC10K、Ni1000などの各種感温素子を使用している。

IP65の高い保護等級を持ち、革新的な取り付けコンセプトにより、センサーの取り付けを迅速かつ簡単に行うことができる。

代表的な適用分野

給水の温度を制御・制限する

水の充填温度制御

生活温水の温度

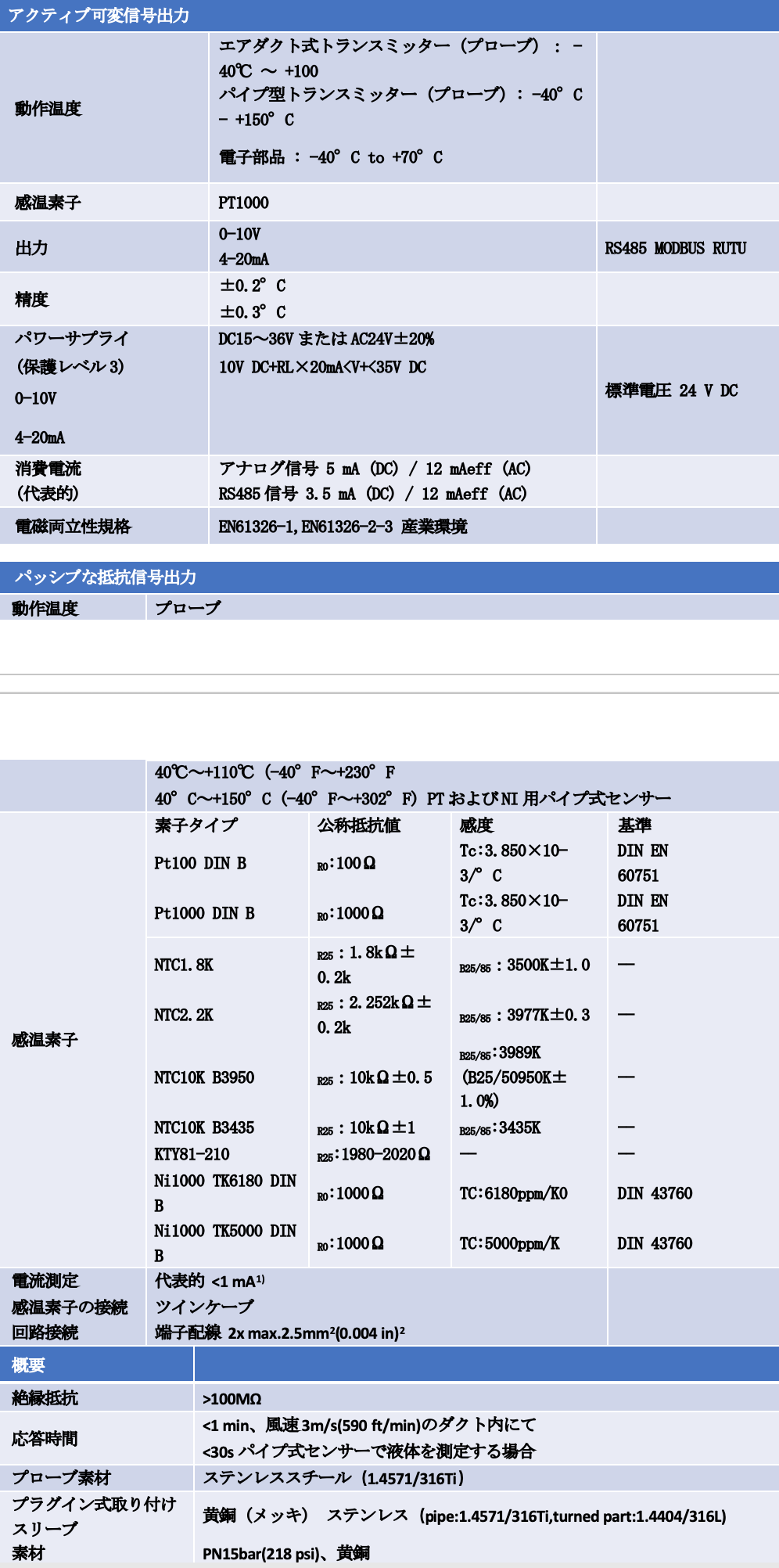

技術仕様

工事の注意事項

ケーブルの敷設とケーブルの選択:

定格圧力がPN10を超える場合は、ステンレス製(V4A)の保護スリーブが必要である。必要に応じて、センサーに応じた温度範囲を選択する。

センサーに電源を供給するためには、独立した回路を持つ安全な弱い変圧器が必要であり、変圧器の選択と保護の際には、地域の安全基準を遵守する必要がある。

センサーの消費電力を考慮して、トランスのサイズを選びる。センサーの正しい配線については、センサーのテクニカルデータを参照してください。

ケーブルの長さは許容範囲内であること。

ケーブルを敷設する際に注意しなければならないのは、ケーブルを並べて長く敷設したり、間隔を狭くしたりすると、電磁波の干渉が大きくなるということである。

EMCが問題となる環境では、シールド付きの保護ケーブルを使用する必要がある。

トランスの2次側の供給ラインと信号ラインを使用する場合、ケーブルはツインケーブルでなければならない。

取り付け時の注意事項

センサーの取り付け位置は、用途に応じて決定される。

- 給水温度制御用(液体を加熱する)

- ポンプは液体に接続され、センサーはポンプの真後ろに配置する

- ポンプをリターンフローに接続し、センサーをミキシングバルブの1.5m～2m後ろに配置

- 戻り水の温度制限に使用する

センサーは、ディップスティックまたはプロテクションパックが液剤の方向を向くようにエルボーに設置し、温度測定点で液剤がよく混ざっている必要がある。ポンプが戻り水に接続されている場合、温度測定はポンプの下流側で混合点から1.5m以上離れた場所で行う必要がある。

センサーは、信号線が上から入らないように設置する必要がある。

すべてのタイプのセンサーの場合、浸漬長さは少なくとも60mmでなければならない。

結び目のあるものでセンサーを覆ってはいけない。

センサーを取り付ける際には、ネジ付きのスタブまたはT字型接続部(G ½)をパイプに溶接してください。

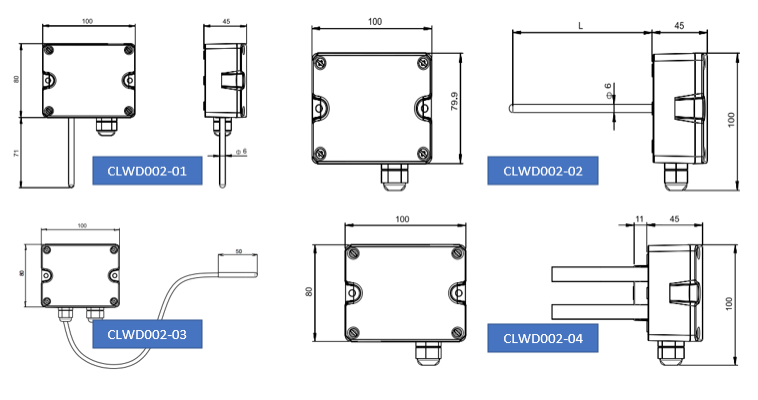

外形寸法

ヒルシュマンの温度センサー

温度トランスミッタSERE GD-650は、温度センサを内蔵したコンパクトな温度計である。 温度センサーの信号を直線化し、温度に直線的に比例した4...20mA(2線式)の直流電流標準信号を出力する。RTD信号を直接出力することも可能で、出力信号の柔軟性が高く、お客様のさまざまなニーズに対応できる。

    SERE GD-650小型温度トランスミッタは、ステンレス製の円筒形ハウジングとコンパクトな温度センサー本体を備え、シンプルで省スペースな設計により、小型でありながら高い測定精度を実現しており、幅広い用途に対応できる理想的なソリューションである。

     本製品は、電気的な高速トランジェント(パルス群)に対応した耐雷設計の回路を採用している。雷保護は、誘導雷(≦±4000V)が5回連続して発生した場合と、±4000Vの電気的な高速トランジェント(パルス群)が発生した場合に、接続された機器がダメージを受けないように設計されている。本製品は、誘導雷や電源系統内の大電力機器の起動・停止、線路故障、スイッチング動作、現場工事でのインバータ機器や溶接機の動作などによる被害を効果的に防止することができる。

    内部回路の超低消費電力化により、動作時の部品の放熱による温度ドリフトを大幅に低減し、長期安定性の向上と機器の長寿命化を実現している。- 40...+85℃の過酷な環境下でも正常に動作することを保証できる。

一般的な応用:

▪ 暖房・換気・空調・冷房・水力・電気など工事。

▪ 農業/温室/環境工学/食品/製薬機器関連設備。

▪ 機械製造/貯蔵タンク/コンプレッサー/油圧機器。

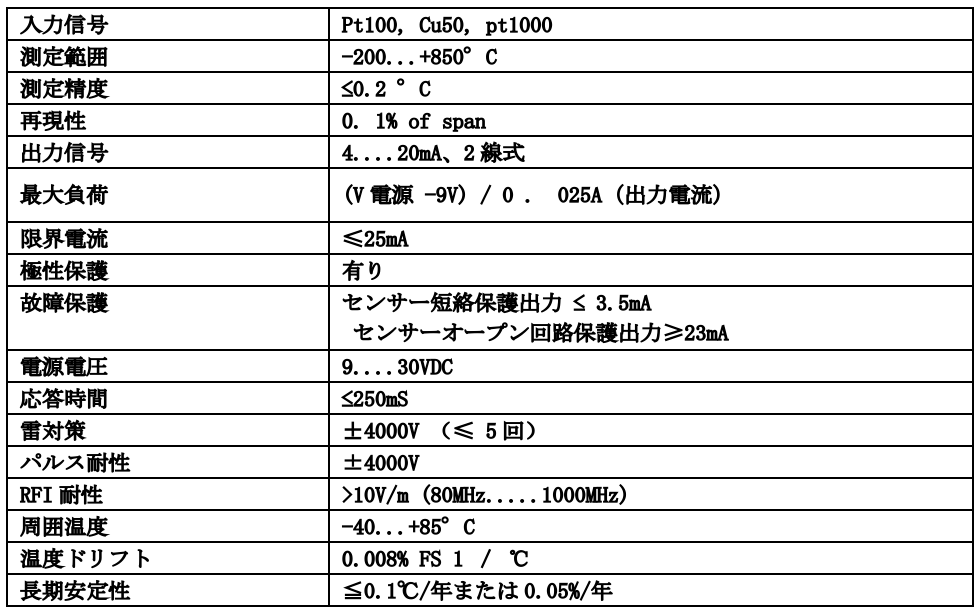

技術仕様

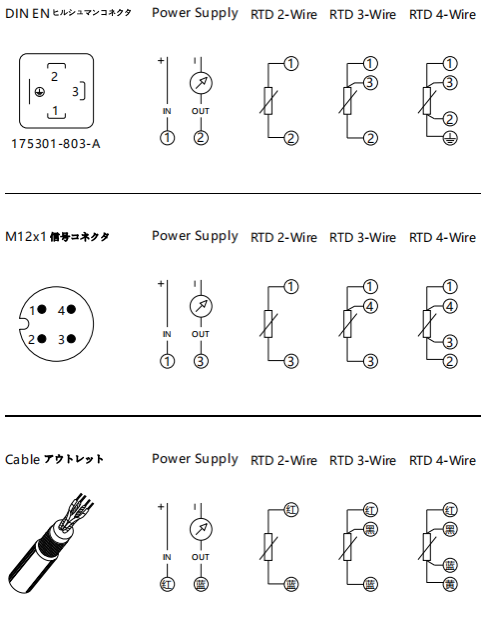

電気的接続の種類 出力端子の定義

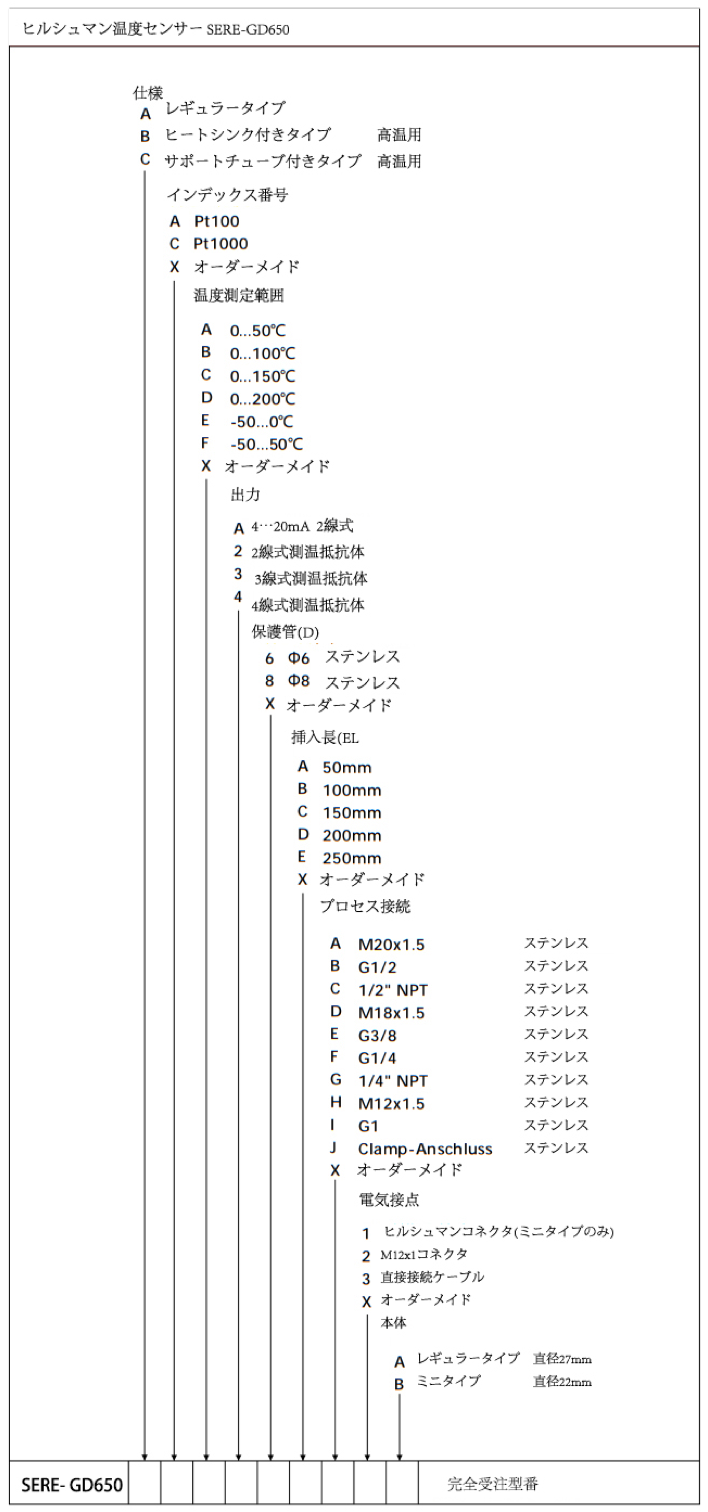

選択リスト

備考

1.ご注文の際は、必要な測定温度範囲と信号タイプをご確認ください。

2.保護管とプロセス接続部は、デフォルトでステンレス製であり、特別な要件がある場合は、注文時に材質を指定してください。

3.既存の製品に必要な測温範囲が含まれていない場合、注文時に範囲を指定することができる。

4.首の長さ NLはデフォルトが30mmだが、 長さの増減が必要な場合は、注文時にご指定ください。
