装甲温度センサー

SERE-DND610系列热电阻 热响应快,耐高压,坚固耐用。SERE-DND610系列工业用热电阻作为温度测量传感器,通常与温度变送器 ,调节器以及显示仪表等

SERE-DND610シリーズ 熱抵抗 高速熱応答、高耐電圧、高耐久性。

SERE-DND610シリーズ工業用RTDは、温度測定用センサーとして、通常、温度トランスミッタ、レギュレータ、表示装置などと組み合わせプロセス制御システムを構築する。このシステムは、液体、蒸気、ガス状媒体、および固体表面の温度を-200°C~850°Cの範囲で直接測定または制御するために使用される。

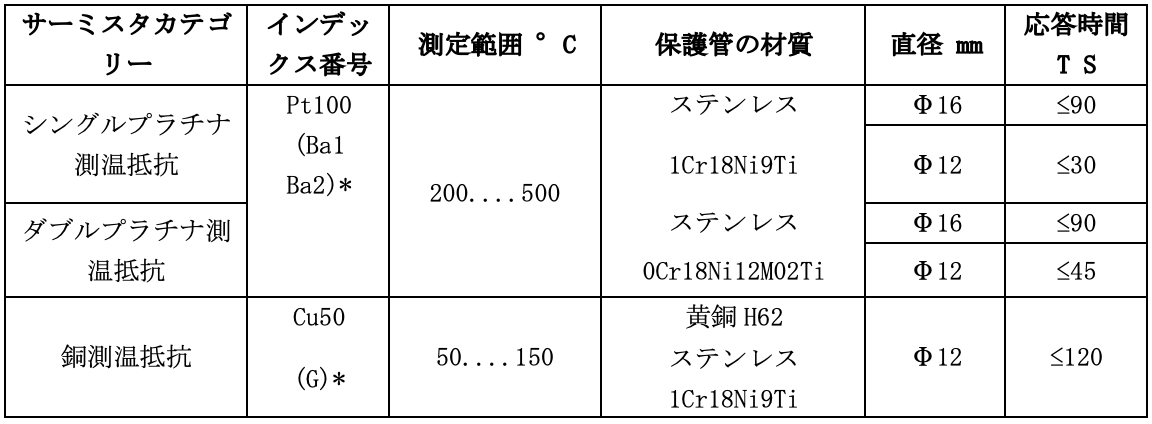

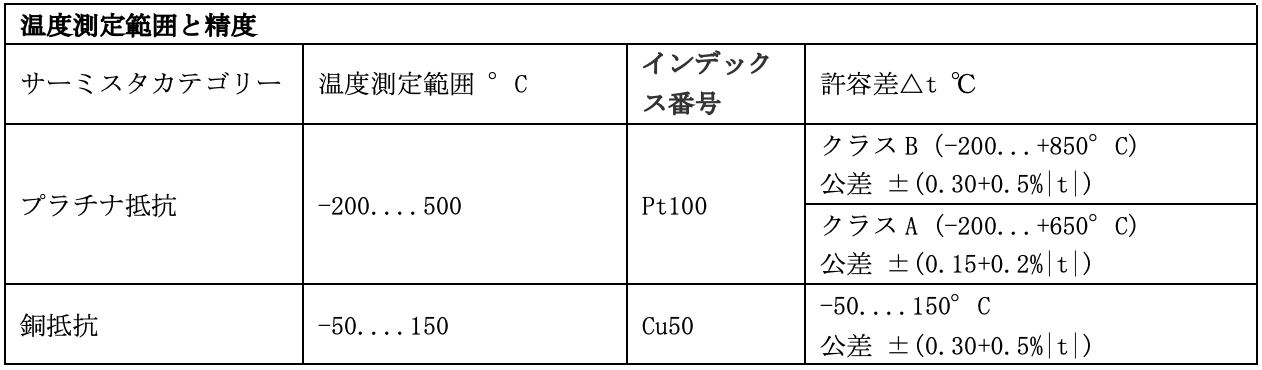

主な技術パラメータ

截屏2021-10-08 16.15.35.png

注:数式「t」は感温素子の測定温度の絶対値

u100℃におけるサーミスタ感温素子の抵抗値(R100)と0℃における抵抗値

R0の比率:(R100/R0)

インデックス番号Pt100:クラスA R0=100±0.06Ω

クラスB R0=100±0.12Ω

                    r100/r0 = 1.3850

インデックス番号 Cu50:R=50±0.05Ω

r100/r0=1.428±0.002

u熱応答時間

温度が段階的に変化したときに、サーミスタの出力がその位相の変化の50%に相当するレベルに変化するまでの時間を熱応答時間と呼び、Tで表示する。

uサーミスタの公称圧力

一般的には、使用温度で保護管が破裂せずに耐えられる外圧(静圧)を意味する。許容公称圧力は、保護管の材質、直径、壁の厚さだけでなく、その構造形態、設置方法、設置深度、測定対象となる媒体の流量や種類などにも関係する。

uサーミスタの最小挿入深さ

lmin=l素子+15D

lmin - 利用可能な最小挿入深さ

l素子 - 温度感知素子の長さ

D - 保護管の外径

u自然の影響

サーミスタに5mAの測定電流を流した場合、測定した抵抗値の増分を温度値に換算すると、0.30℃を超えてはならない。

u絶縁抵抗

常温絶縁抵抗の試験電圧は、10... 1000Vの任意値、周囲温度15...35℃の範囲で相対湿度が80%以下の場合、常温での絶縁抵抗が100MΩ以上である。

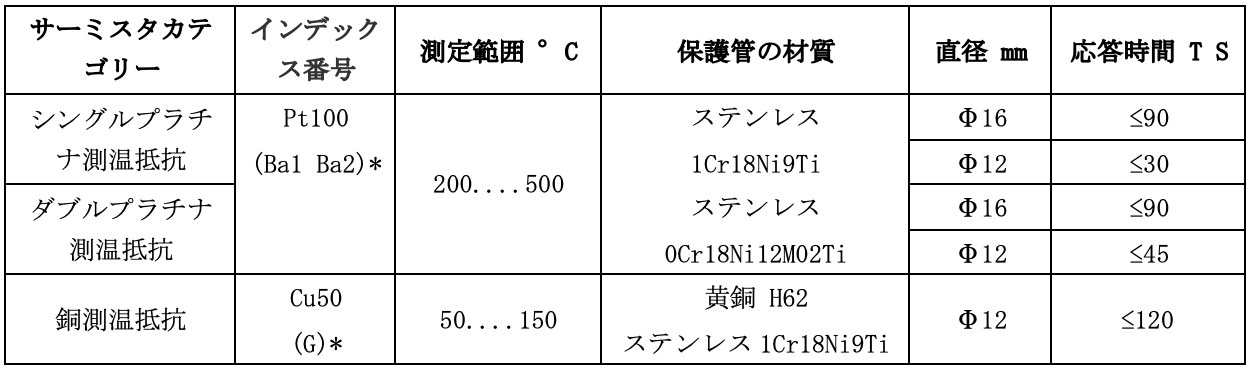

仕様モデル

固定設備なしサーミスタ

截屏2021-10-08 16.17.24.png

注)"*"のインデックスは特別注文の場合に使用する。

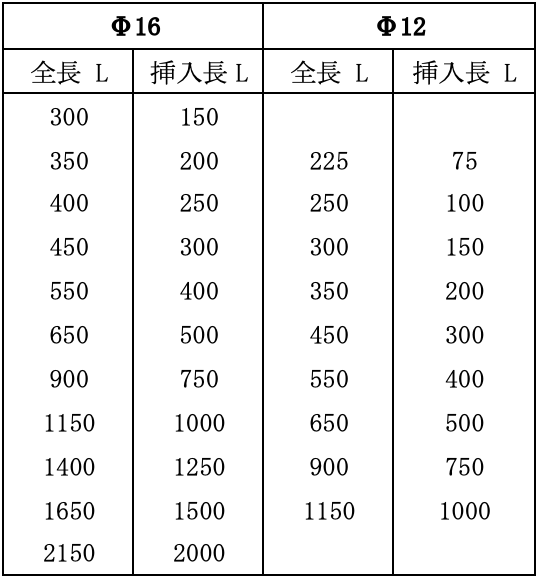

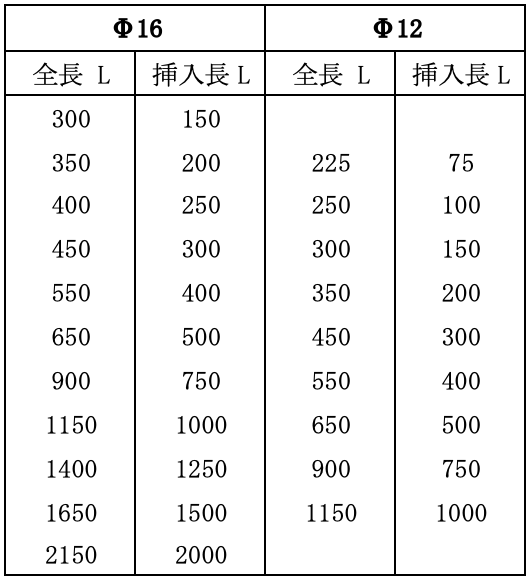

サーミスタの長さ仕様 単位:mm

截屏2021-10-08 16.18.28.png

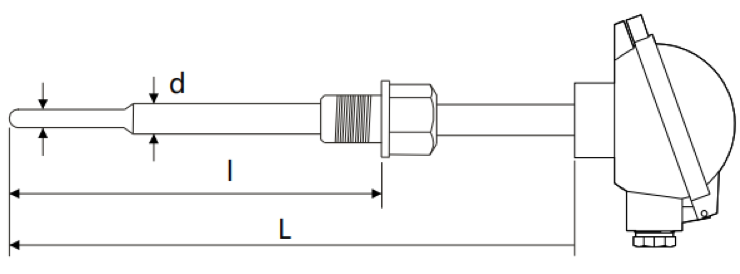

固定ネジ式サーミスタ

截屏2021-10-08 16.19.45.png


注: 1"*"のインデックスは特別注文の場合に使用する。 2、公称圧力が10MPa でレギュラーネジがM27x2である。

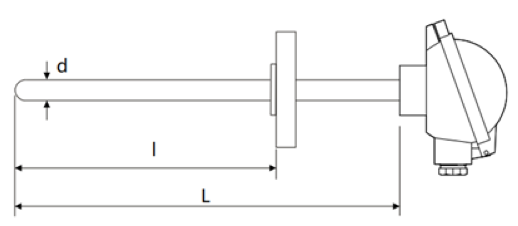

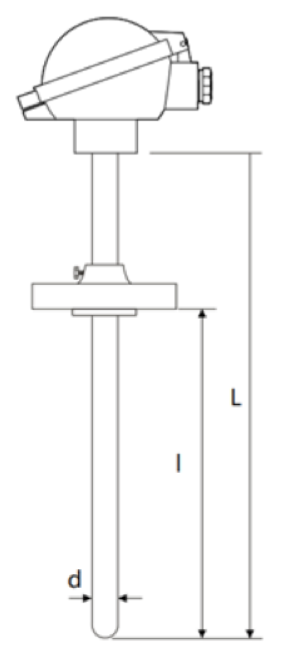

アクティブフランジサーミスタ

截屏2021-10-08 16.20.55.png

注:1."*"のインデックスは特別注文の場合に使用する。

サーミスタの長さ指定 単位:mm

截屏2021-10-08 16.21.05.png

截屏2021-10-08 16.22.40.png

固定フランジ式サーミスタ

截屏2021-10-08 16.22.51.png

截屏2021-10-08 16.23.02.png

注)

1"*"のインデックスは特別注文の場合に使用する。

2、公称圧力:6.4MPa

3.固定式フランジ取り付けは3種類の工業規格を追加する

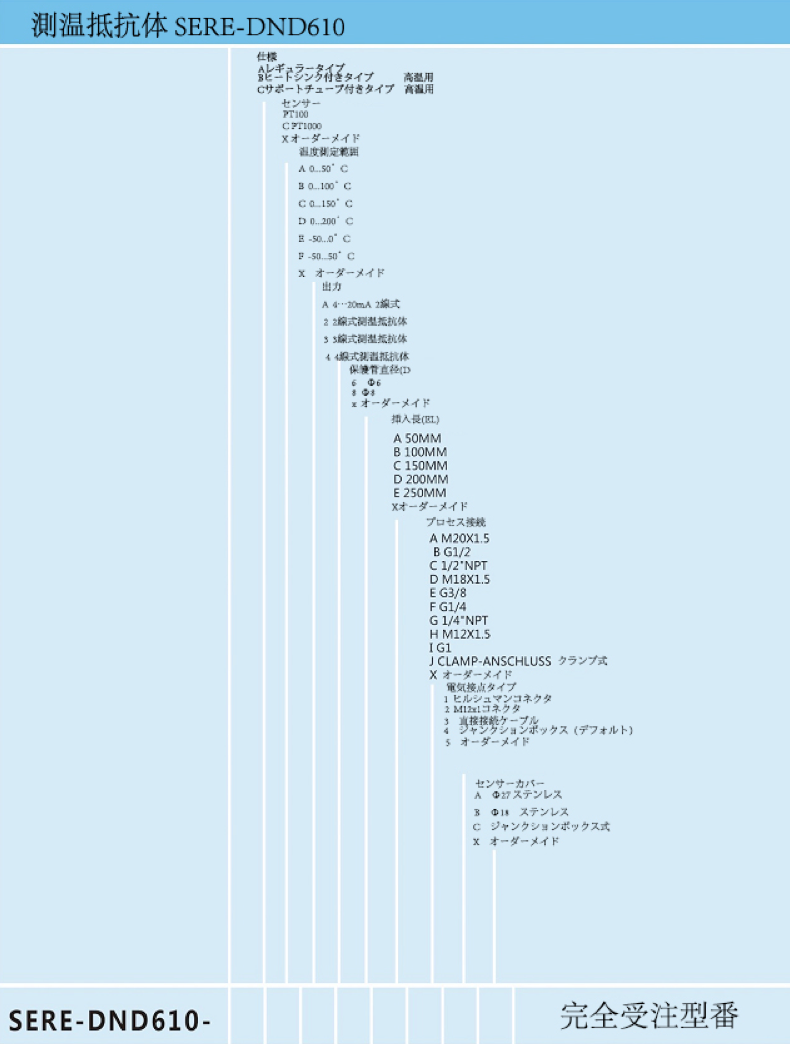

選択リスト

截屏2021-10-08 16.25.03.png

注意事項:

1.ご注文の際は、センサーの挿入長と温度測定範囲をご指定ください。

2、プロセス接続に「フランジ」を選択した場合は、フランジサイズをご指定ください。

3、「オーダーメイド」を選択した場合は、ご要望をご記入ください。


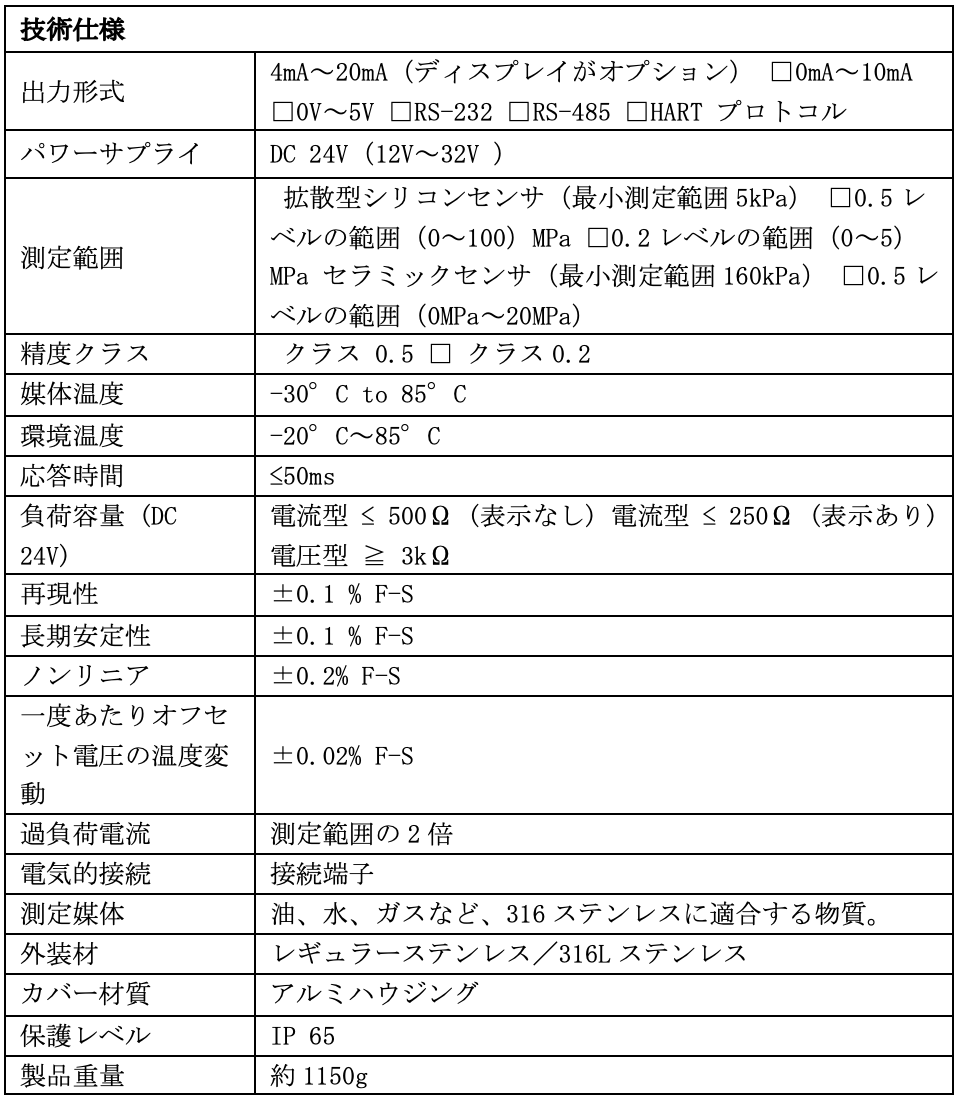

液面圧力センサー

保護カバー付き、フィールドディスプレイモジュールと組み合わせる使用ができる。

·高い干渉能力を持ち、中国EMCレベル3規格に準拠している。

·本製品は、回路基板やセンサーなどの重要な部品から構成されている。

産業現場でのプロセスコントロール圧力の測定に適用している。

截屏2021-10-08 16.26.34.png

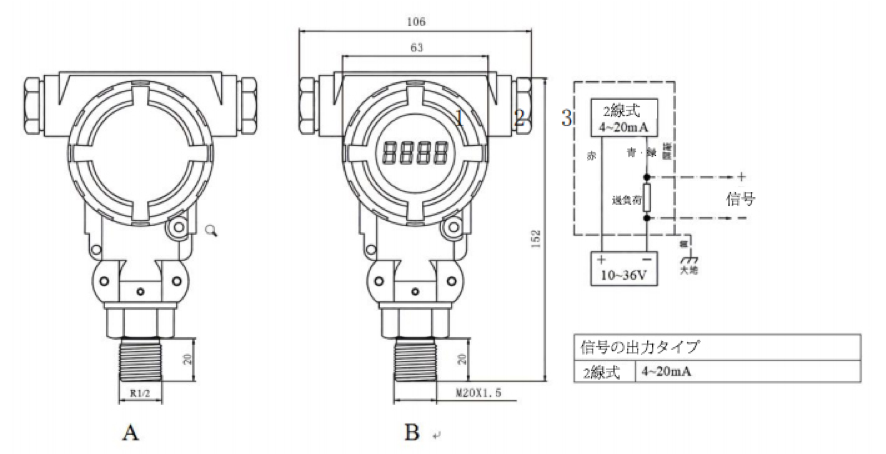

外形寸法

截屏2021-10-08 15.59.58.png

取り付け

1. 変換器が地面に垂直に設置することを確認しながら、変換器の上部が直接回転しないようにレンチで変換器下部の六角ナットから締め付けるようをご注意ください。2. 変化速度が速い圧力を測定する場合は、変換器と被測定媒体の接続口に圧力バッファを設置し、高圧の瞬間的なパルスが送信機の測定素子に直接影響を与えて、変換器を故障させるのを防ぐ。

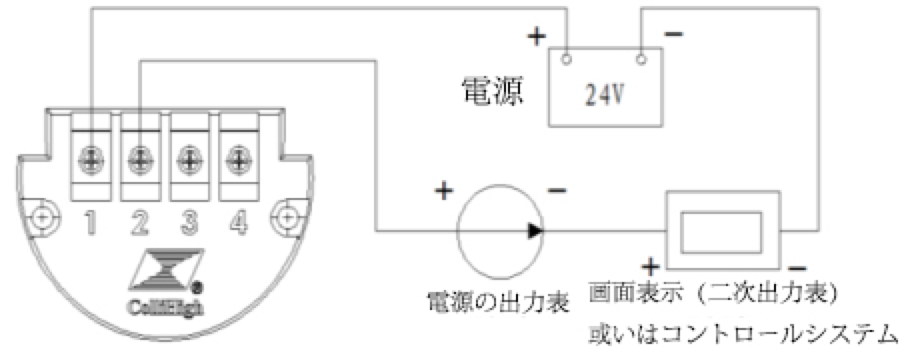

2線式電流出力の配線図 (SERE-VP305**)

  1:電源プラス 2:電流出力 3:エンプティ 4:シールドグランド

截屏2021-10-08 16.02.24.png

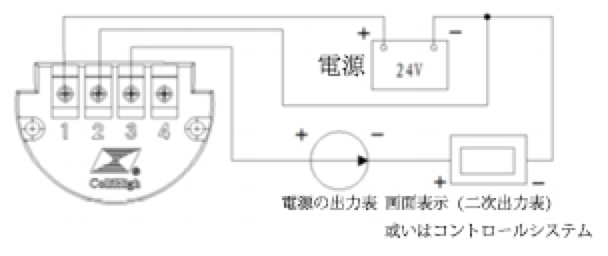

3線式電流出力配線図 (SERE-VP305 ***)

1:電源プラス 2:電源マイナス 3:電流出力 4:エンプティ

截屏2021-10-08 16.02.53.png

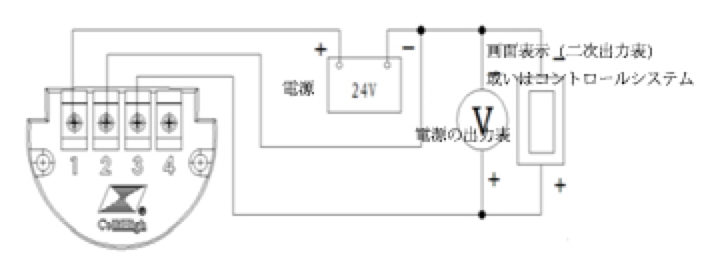

3線式電圧出力の配線図 (SERE-VP305 ***)

1:電源プラス 2:電源マイナス 3:電圧出力 4:エンプティ

截屏2021-10-08 16.03.00.png

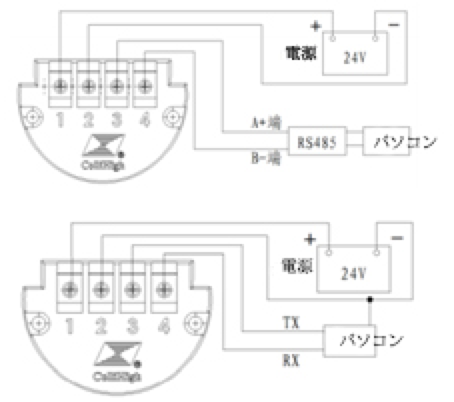

ネットワーク出力配線図 (SERE-VP305 ***)

1:電源プラス 2:電源マイナス 3:RS485 A+端子(TX) 4:RS485 B-端子(RX)

截屏2021-10-08 16.09.38.png

なお、変換器を設置する際には、変換器の保護レベル以上のケーブルを使用し、保護レベルIP65を確保するために、直径6mm8mmのケーブルを使用する必要がある。 ケーブルは配線図に従って正しく接続してください。シールドケーブルを使用する場合は、シールドケーブルをハウジングのアース端子に接続して、確実に接続する必要がある。筐体表面のアース端子もアースに接続してください。

安全上の注意

設置の際には、変換器をしっかり締めることを確保してから、圧測定することをご注意ください。また、解体の際には、媒体の飛び出しによる事故を防ぐため、電源を切り測定媒体のバルブをオフし常圧にしてから解体してください。 本製品は防爆構造ではないため、防爆エリアで使用した場合、重大な人身事故や物損事故を引き起こす可能性がある。

注意事項

1.製品がお手元に届いたら、梱包材の破損、変換器の型式やクラス番号が注文した製品と一致しているかどうかをご確認ください。2.電源出力の電圧の確認:電源のプラス、マイナスと製品のプラス線とマイナス線の配線に対応すること;圧力源の最高圧力は当該制品の計量范囲内にあること;3.検定証明書と合格証明書を保管し、メンテナンス時に製品とともに戻ってください。
