インテリジェント電磁流量計

パイプ内に移動できる部品、流れを阻害する部品がないため、測定する時に追加圧力損失がほとんどいないである。

▲測定結果は、流速分布、流体圧力、温度、密度、粘度などの物理的なパラメータに関係ない。

▲ユーザーの実際のニーズに合わせ、現場で測定範囲を変更することができる。

▲高精細度バックライトLCDディスプレイを持ち、全中国語メニュー、操作簡単、使い安く学びやすく理解しやすい。

▲SMDデバイスと表面実装を採用する(SMT回路の信頼性が高い)。

▲32ビットの高性能マイクロプロセッサーを搭載し、計算が迅速かつ高精度で、プログラム可能な周波数の低周波矩形波加振により、流量測定の安定性を向上させ、低消費電力を実現する

▲フルデジタル処理、耐干渉性、高信頼性、高精度、流量測定範囲が150:1までに達す

▲超低EMIのスイッチング電源、幅広い電源電圧の変動に対応、良好なEMC性能

▲内部に積算計を三つ備え、プラス端子積算流量、マイナス端子積算流量および差積流量を表示できる。

内部に電気切らない時計にあり、16回のパワーダウン時間を記録することができる。

▲RS485、RS232、Hart、Modbusなどのデジタル通信信号出力が可能である。

▲セルフテスト・自己診断機能を備える

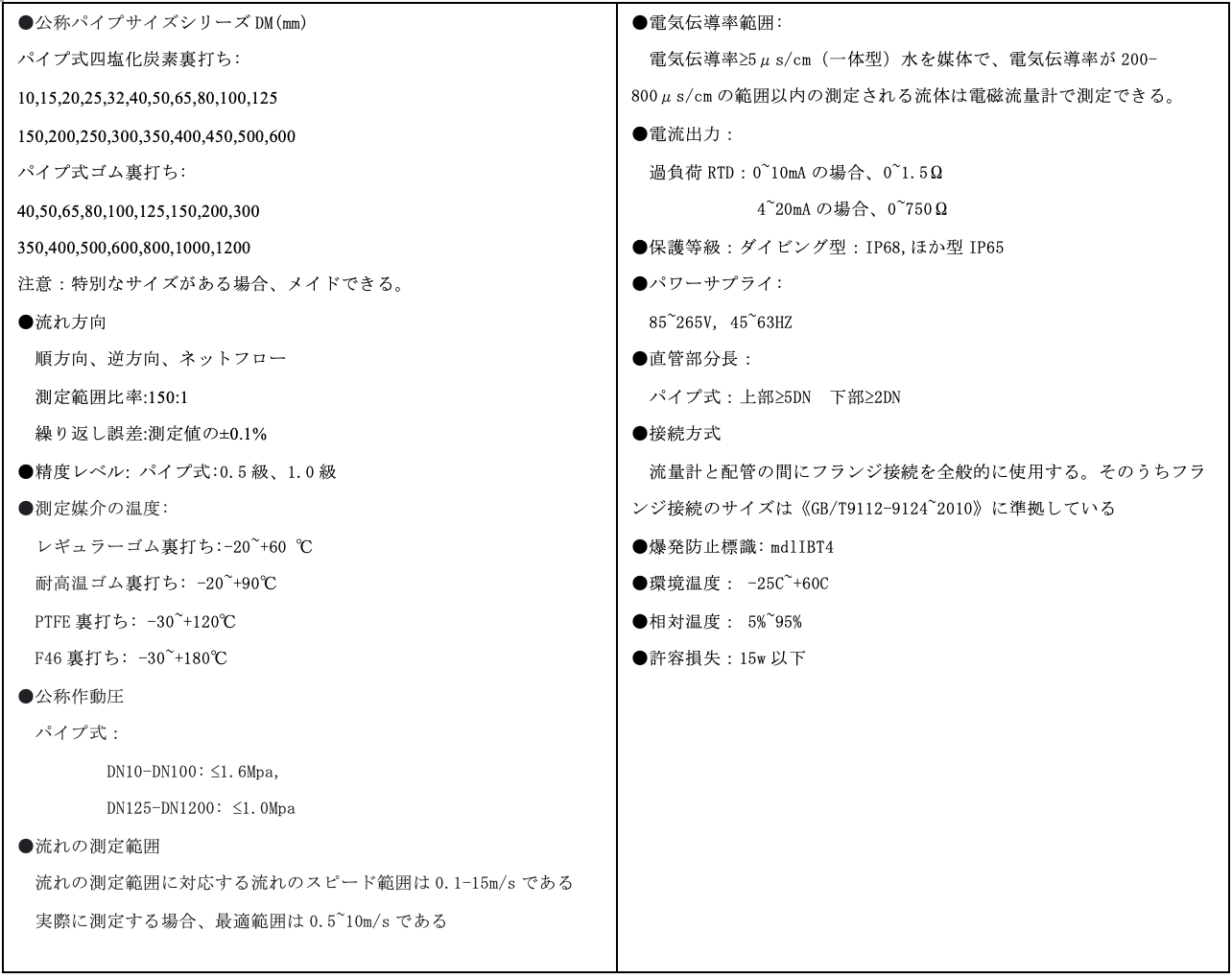

主な技術パラメータ

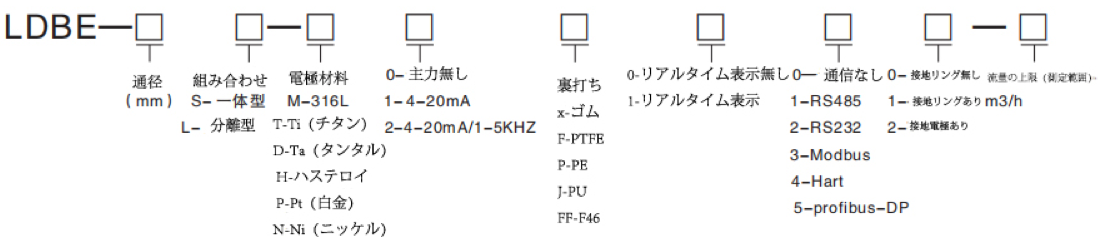

電磁流量計の選択

電磁流量計の選択説明

電磁流量計を正しく選択するのは、良い電磁流量計の前提条件である。測定する流体媒体の物理的・化学的特性に応じて、電磁流量計の直径、流量範囲、ライニング材料、電極材料、出力電流などを、被測定流体の性質や要求される流量に適合させる電磁流量計を選択するべきである。

測定可能の流体

電磁流量計の動作原理により、電磁流量計で測定可能な流体は導電的でなければならない。厳密に言えば、高温流体以外では、任意の5μ/cm以上の電気伝導度の流体はそれに応じる電磁流量計で流れを測定することができる。そのため、導電性のないガス、蒸気、油、アセトンおよび他の物質が電磁流量計で流れを測定することができない。

センサー口径の決定

流量計の使用流量は、流れが0.5～10m/sの範囲で。流量計の口径をユーザーの配管口径に対応させるもの。0.5m/sより低い流量の場合、機械の一部にある流れを加速させ、収縮チューブを使用するのがお勧め。

一体型と分離型の選択

一体型:現場条件が良い場合は、センサーとコンバーターが一体となっている一体型が一般的である。

分離型:センサーとコンバーターが別々の場所に設置する場合、分離型が一般的である。

(1) 周囲の温度またはメータ変換器の表面にさらされている放射線が60℃を超える場合。

(2) パイプラインの振動が大きい場合。

(3)コンバータのアルミハウジングに激しい腐食が発生する場合。

(4) 現場に高湿度や腐食性ガスがある場合。

(5)流量計は高所やダウンホールに設置され、試運転が困難した場合。

注文する際には、センサとトランスデューサの分離距離を指定する必要があり、一般的には200m以内である。トランスデューサは壁掛けタイプである。
